סקירת מוצר

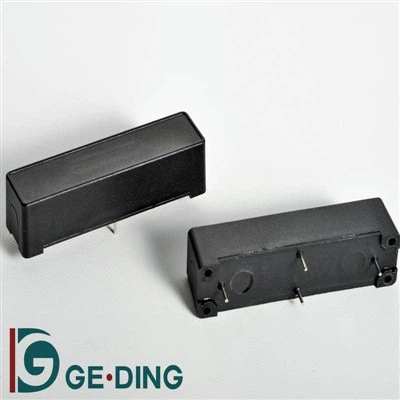

ממסר ה-SIP (Single In-Line Package reed relay) הוא ממסר מגנטי קומפקטי המשלב מתג ריד אטום הרמטית עם סליל מניע, והכל במארז דק אחד. שלא כמו ממסרים מסורתיים מגושמים, ממסרי SIP מיועדים לחיסכון במקום-הרכבת PCB, מספקים התנגדות נמוכה למגע, זמן מיתוג מהיר וחיי פעולה ארוכים.
מבנה הזכוכית האטום שלהם מבטיח חסינות מפני אבק, חמצון וגורמים סביבתיים, מה שהופך אותם לאידיאליים עבור-אלקטרוניקה, מכשירי בדיקה ומערכות בקרה תעשייתיות אמינות גבוהה.
תכונות ופרמטרים עיקריים
- עיצוב קומפקטי: חבילת יחיד ב-שורה דקה, אידיאלית עבור פריסות PCB בצפיפות גבוהה-
- מתח מיתוג: רמת-אות ל-10-50W בהתאם לדגם
- אפשרויות מתח סליל: תקן 5V, 12V, 24V (זמין בהתאמה אישית)
- טופס יצירת קשר: SPST (פתוח בדרך כלל / סגור בדרך כלל), אפשרויות SPDT זמינות
- החלפה מהירה: פועל תוך 0.5-1 אלפיות השנייה
- בידוד: חוזק דיאלקטרי גבוה בין סליל למגעים
- עֲמִידוּת: >100 מיליון פעולות מכניות תחת עומס מדורג
- הַתאָמָה: RoHS, מוסמך REACH, עם אבטחת איכות ISO9001
מפרטים
|
חלק מס'. |
תְמוּנָה |
טופס יצירת קשר |
מתח נומינלי (Vdc) |
התנגדות סליל (אוהם+/-10%) |
הספק קלט נומינלי (mW) |
מתח הפעלה (Vdc) |
שחרור השתקה מתח (Vdc) |
מקסימום מתח (Vdc) |
|
SIP-1A05 |
|
SPST-לא |
5 |
500 |
50 |
3.8 |
0.6 |
15 |
|
SIP-1A12 |
SPST-לא |
12 |
1000 |
144 |
8.6 |
1.5 |
30 |
|
|
SIP-1A24 |
SPST-לא |
24 |
2000 |
288 |
17.5 |
2.5 |
40 |
יישומים
- ציוד בדיקה ומדידה: ניתוב אותות, מערכות בדיקה אוטומטיות (ATE)
- טלקומוניקציה: מיתוג קו, בידוד במכשירי טלקום
- בקרה תעשייתית: מודולי PLC, ניטור בטיחות, מעגלי אוטומציה
- מכשירים רפואיים: ניטור חולים, ציוד הדמיה
- מוצרי צריכה: לוחות ממסר קומפקטיים, בקרי IoT
הערות שימוש
- התאימו את מתח הסליל למפרטי העיצוב כדי למנוע התחממות יתר
- ודא שהעומס החיצוני אינו חורג מהספק המיתוג הנקוב
- עבור עומסים אינדוקטיביים, הוסף דיודות זרוקות או סנוברים כדי להגן על המגעים
- התקן ממסרי SIP הרחק משדות מגנטיים חיצוניים חזקים כדי למנוע הפעלה שגויה
- טפל בזהירות - זכוכית קנה אטומה הרמטית אך רגישה ללחץ מכני מוגזם
שאלות נפוצות
ש1: מה היתרון של ממסרי SIP בהשוואה לממסרים מסורתיים?
A1: ממסרי SIP הם הרבה יותר קומפקטיים, מיועדים להרכבת PCB בצפיפות-גבוהה, ומספקים החלפת חשמל מהירה-נמוכה עם חיי שירות ארוכים.
ש 2: האם ממסרי SIP יכולים להחליף זרמים גבוהים?
A2: הם מיועדים בעיקר ליישומי אות-רמה או נמוכה-ל-עוצמה בינונית. עבור מיתוג זרם גבוה יותר, ממסרים אלקטרומגנטיים סטנדרטיים מתאימים יותר.
ש 3: האם ממסרי SIP צורכים הרבה חשמל?
A3: לא. הסליל דורש זרם הנעה קטן מאוד, מה שהופך אותם ליעילים עבור אלקטרוניקה נמוכה-.
ש 4: האם ממסרי SIP אמינים בסביבות קשות?
A4: כן. מגעי הקנים אטומים הרמטית בזכוכית מלאה בגז אינרטי, מה שמבטיח חסינות מפני אבק, לחות וחמצון.
