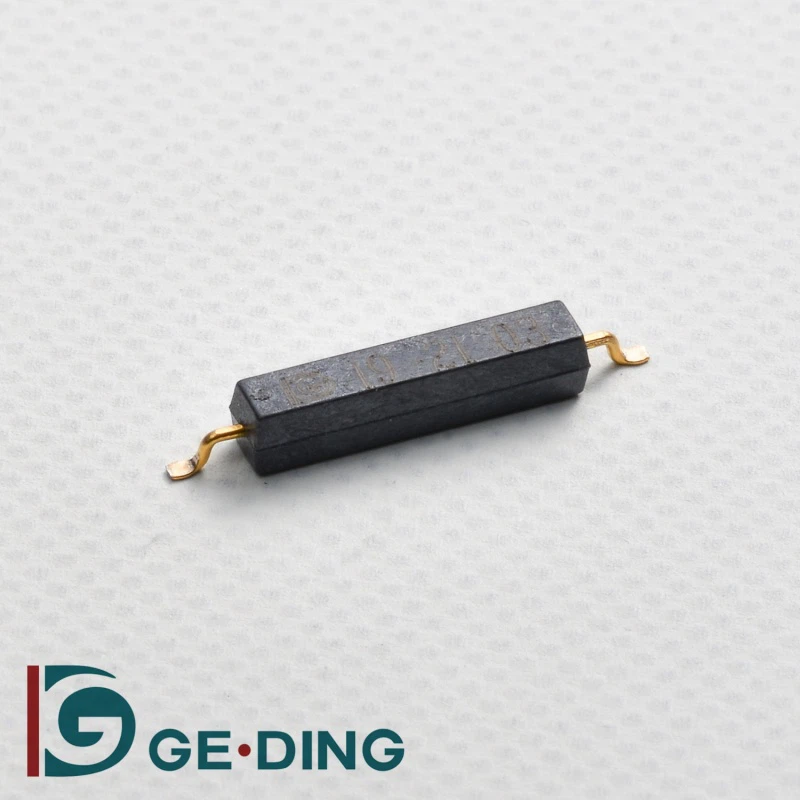

חיישן מגנטי קומפקטי לשילוב PCB
מתג ה- Surface Mount Reed (סוג SMD) מספק פתרון חישה מגנטי קומפקטי ויעיל עבור מכשירים אלקטרוניים הדורשים מיתוג מדויק ללא מגע. גודלו המיניאטורי ועיצובו הקל הופכים אותו לאידיאלי עבור קווי ייצור אוטומטיים של PCB, מה שמבטיח ביצועים יציבים בחללים מוגבלים. מתג SMD זה נמצא בשימוש נרחב במכשירים כגון חיישני בית חכם, מודולי ניטור דלתות, ציוד לביש ומכשירים רפואיים שבהם אמינות וצריכת חשמל נמוכה הם קריטיים. זה משפר את בטיחות המוצר ואת חווית המשתמש באמצעות זיהוי מגנטי מדויק וחיי שירות ארוכים.
עטוף בצינור זכוכית אטום הרמטית, החיישן המגנטי המותקן על פני השטח עמיד בפני לחות, חמצון ושינויי טמפרטורה. עם תגובה מהירה ותוחלת חיים העולה על 200 מיליון מחזורים, הוא מבטיח-מהימנות ארוכת טווח עבור אוטומציה, מוצרי אלקטרוניקה ויישומי IoT.
תכונות ויתרונות עיקריים
- עיצוב קומפקטי וקל משקל מושלם להרכבה-בצפיפות גבוהה של PCB.
- בנייה אטומה הרמטית מבטיחה ביצועי מגע יציבים.
- זמן תגובה מהיר של מיתוג של כ-0.55 אלפיות השנייה.
- אורך חיים תפעולי עד 2×10⁸ מחזורים.
- זמין בקלטת-ו-אריזה בסליל או בתפזורת עבור גמישות בייצור.
|
חלק מס' |
מֵמַד |
דֵרוּג |
מיתוג זרם |
מתח מיתוג |
מתח התמוטטות |
אֲרִיזָה |
מַעְגָל |
||
|
|
AH-123 |
L12.3*W2.3*H2.3 |
1w |
0.1 |
24 VDC |
110VAC 150VDC |
תִפזוֹרֶת |
פתוח בדרך כלל (לא)
|
|
|
2500 יחידות/קלטת |
|||||||||
|
|
GPS-11-SMD |
L16.4*W2.3*H2.3 |
10w |
0.5 |
100 |
130 VAC 180 VDC |
תִפזוֹרֶת |
||
|
2000 יחידות/קלטת |
|||||||||
|
|
GPS-16-SMD01 |
L20.2*W3*H3 |
1 |
200 |
פחות או שווה ל-15AT 160/220 ＞15AT 180/250 |
תִפזוֹרֶת |
|||
|
2000 יחידות/קלטת |
|||||||||
|
|
BA-164 |
L16.4*W1.8*H2.3 |
0.5 |
100 |
130 VAC 180 VDC |
תִפזוֹרֶת |
|||
|
2500 יחידות/קלטת |
|||||||||
|
|
CA-196 |
L19.6*W2.3*H2.7 |
1 |
100 |
פחות או שווה ל-15AT 160/220 ＞15AT 180/250 |
תִפזוֹרֶת |
|||
|
2500 יחידות/קלטת |
|||||||||
|
הסמכה |
חומרים מאושרים עם ROHS, REACH SVHC. |
תחת ISO 9001, ניהול IATF16949. |
|||||||
יישומים
מתג ה-SMD מיושם באופן נרחב בלוחות בקרה קומפקטיים, מערכות אוטומציה מיניאטוריות והתקני מדידה מדויקים. הוא מתפקד היטב במוצרים כמו ציוד לביש, מערכות ניטור ביתיות ומכשירים רפואיים הדורשים דיוק מגנטי גבוה.
מתג ריד מסוג SMD זה משלב ביצועים ומעשיות. הוא מספק רגישות הפעלה עקבית תוך עמידה במתח מכני ומחזוריות תרמית, ומבטיח אמינות חזקה בכל שימושים תעשייתיים וצרכניים-. כל יחידה מיוצרת תחת תקני איכות מחמירים עם אפשרויות להתאמה אישית כדי לעמוד בדרישות עיצוב ספציפיות.
שאלות נפוצות
ש1: האם ניתן להתאים אותו למתח ספציפי או רגישות הפעלה?
ת1: כן, צוות העיצוב שלנו תומך בתצורות מותאמות בהתאם לצרכים הטכניים שלך.
ש 2: האם זה מתאים להלחמה חוזרת?
A2: כן, הוא יכול להתמודד עם שיאי זרימה חוזרת של עד 280 מעלות למשך 3 שניות.
ש 3: מהן צורות האריזה הזמינות?
A3: אתה יכול לבחור בין אריזה בתפזורת לבין סרט-ו-אריזה סליל על סמך הגדרת ההרכבה שלך.
ש 4: מהי תוחלת החיים הטיפוסית?
A4: בתנאים רגילים, הוא יכול לבצע עד 200 מיליון מחזורים.
ש 5: האם ניתן להשתמש בו באוטומציה וחיישנים תעשייתיים?
A5: בהחלט. העיצוב הקומפקטי מאפשר שימוש קל בלוחות בקרה-בדיוק גבוה ובמכשירים אוטומטיים.
צור קשר
מחפש מתג ריד SMD אמין לפרויקט שילוב PCB הבא שלך? צור קשר עם הצוות שלנו עוד היום לקבלת המלצות מותאמות אישית או מפרטים מפורטים המותאמים ליישום שלך.
